直螺纹钢筋连接接头检查验收有何要求?

来源: 发布时间:2021-05-10 06:10:40 人气:2864


直螺纹钢筋连接接头检查验收有何要求?

1、 原材料进场,首先要把住材料关。

(1) 螺纹钢筋,要有出厂材质单及现场取样的试验单,钢筋应符合GB1499-98的规定。

(2) 连接套筒及螺母,应是优质碳素结构钢或低合金结构钢,供货单位应提供质量保证书。

2、 加工过程中的检查。

(1) 钢筋切割下料,必须用无齿锯,不得采用电焊、气割、钢筋切断机。钢筋切断机切出的钢筋端头多为马蹄形或有扭曲现象,这些现象都是直螺纹连接工艺不允许的。

(2) 根据钢筋的规格,查Q/JGY02-2001企业标准,选定套筒,当选定套筒长度后,再定钢筋的加工长度。变换加工规格不一致的钢筋丝头时,其丝头长度也应做相应的调整。

(3) 成型的丝头,应立即套上保护帽,按规格分类、堆放整齐,防止装卸钢筋时损坏丝头。

3、 钢筋丝头的检查。

(1) 外观质量检验:钢筋丝头螺纹应饱满、连续,无滑丝、断丝现象。

(2) 用配套的套筒旋拧:应在用管钳扳手辅助下,全部有效丝扣拧入套筒。

(3) 加工的钢筋丝头应进行逐个自检,出现不合格的丝头时应切去,重新加工。自检合格后的丝头,应由质检员随机进行检验,以一个工作班加工的丝头为一个验收批,随机抽检10%,当合格率小于95%时,应加倍抽检。复检中合格率仍小于95%时,应对全部丝头进行逐个检验。

4、 有效丝扣的检查。

经滚丝器滚压后,钢筋的圆柱上被压出的连续丝扣为有效丝扣。有效丝扣长度,应为套筒的1/2。所加工出的丝头端部应将飞楞毛刺用铁锉锉平,有效丝扣长度偏差为±P,P为螺距,即有效丝扣长度偏差为正负一个丝扣。

5、 钢筋丝头连接成型的检查和验收。

(1) 在进行钢筋连接时,钢筋规格应与连接套筒规格一致,并保证钢筋与连接套筒内丝扣干净,无污物,完好无损。

(2) 钢筋连接时必须用管钳扳手拧紧,使两钢筋在套筒的中央位置相互顶紧。

(3) 钢筋连接完毕后,套筒两端外露的有效丝扣,不得超过2扣(每侧一扣)。

(4) 按分项或分段施工完一批连接接头后,先逐个目测检查,首先是外露的有效丝扣,达到要求后,再用管钳扳手检查,可采用10%的抽查法,检查是否已拧紧。该两项指标达到要求即为该项钢筋丝头连接合格,符合要求。

6、 力学性能的检验。

在现场目测合格后,还应按照有关标准规定,现场取样,进行力学性能检验,力学性能必须满足设计要求。经目测检查合格及力学性能试验合格后,该项丝头连接即为合格。

1、 技术规程:JGJ_107-2010_钢筋机械连接技术规程、JGJ163-2004滚轧直螺纹钢筋连接接头

2、 验收及质量控制

3.5 连接套筒的质量控制

3.5.1选择资质齐全的合格供方进行采买。供货时,必须同时提供相应接头性能等级的接头型式检验报告、套筒原材机械性能检验报告。审查型式检验报告时应注意:①检验报告中必须详细记载接头试件基本参数;②检验报告不得超过4年;③仅标准型接头需要做型式检验报告;④HRB500级钢筋接头的型式检验报告可以兼做HRB400、HRB335级的同类型、同等级接头的型式检验报告使用,反之则不允许。

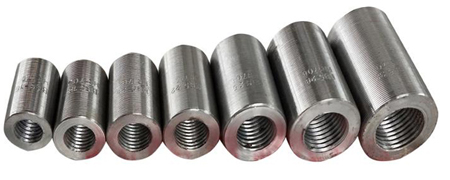

3.5.2连接套筒类型的选择:开挖式基础钢筋、整体吊装的钢筋笼连接采用标准型套筒,需要分段吊装的钢筋笼采用正反丝扣扩口型或者加锁母型。直螺纹套筒样品见图2所示。

3.5.3外观检验:连接套筒螺纹牙型应饱满,连接套筒表面不得有裂纹,表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。

3.5.4尺寸检验:重要尺寸(外径、长度)及螺纹牙型、精度应经检验符合厂家产品设计图纸要求。内螺纹用专用的螺纹塞规检验,其塞通规应能顺利旋入,塞止规旋入长度不得超过3P(P为一个螺距长度,检查记录用表格见附表1)。

3.5.5抽检比例:外观检验应逐个进行,其余按检验批进行检验。连续生产的套筒或锁母按照每500个为一个检验批,每批按10%随机抽检,不足500个也按一个检验批计算。合格率要求:连接套筒或锁母的抽检合格率应不小于95%。当抽检合格率小于95%时,应另抽取同样数量的产品重新检验。当两次检验的总合格率不小于95%时,该批产品合格。若合格率仍小于95%,应对该批产品进行逐个检验,合格者方可使用,不合格产品退回厂家处理。

3.5.6存放保护措施:运抵工地的连接件(套筒)应按规格分类包装,螺纹处不允许有严重锈蚀、油污等。并存放在无污染,不潮湿的仓库中,套筒应有保护端盖,套筒内不得混入杂物。每箱连接套筒内应附有产品出厂合格证。

3.6 钢筋下料加工质量控制

3.6.1用于加工螺纹的钢筋端头必须规则、平整,端头形状不规则的必须用切割机重新切平整,保证无马蹄形凹凸或翘曲,钢筋断面应当与轴线垂直。一般宜采用砂轮切割机或其它专用切断设备,严禁气割,以确保钢筋待连接端面平头,并使钢筋连接端面之间充分接触。钢筋端部不得有弯曲;出现弯曲时应调直。

3.6.2下料计算要求:钢筋下料计算时必须保证同一连接截面(按35d)接头百分率不大于50%,尽可能将接头设置在低应力区(即地脚螺栓根部以下)。

3.7 丝头加工质量控制

3.7.1加工操作要求:钢筋经本文3.4、3.6款要求控制合格,并用专用检测量规(环规)抽检合格后,才允许进行下料加工。丝头加工时,应采用水融性切削液,不得使用油性润滑液操作。丝头有效螺纹长度应满足设计规定,丝头中径、牙型角及丝头有效螺纹长度应符合设计规定。丝头有效螺纹中径的圆柱度(每个螺纹的中径)误差不得超过0.20mm。标准型接头丝头有效螺纹长度应不小于1/2连接套筒长度,其他连接形式应符合产品设计要求。(检查记录用表见附表2)

3.7.2外观质量检查:丝头表面不得有影响接头性能的损坏及锈蚀。逐个进行自检,不合格的丝头应切去重新加工。

3.7.3外形质量检查:丝头有效螺纹数量不得少于产品设计规定;牙顶宽度大于0.3P的不完整螺纹累计长度不得超过两个螺纹周长;标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度,且允许误差为+2P;其他连接形式应符合产品设计要求。逐个进行自检,不合格的丝头应切去重新加工。丝头样品图见图3所示。

3.7.4丝头尺寸的检验:用专用的螺纹环规检验,其环通规应能顺利地旋入,环止规旋入长度不得超过3P。自检合格的丝头,应由现场质检员随机抽样进行检验。接头的现场检验按验收批进行,同一施工条件下采用同一批材料的同等级、同型式、同规格接头,应以500个为一个验收批进行检验与验收,不足500个也作为一个验收批。合格率要求同本文3.3.5款要求。丝头加工完毕经检验合格后,应立即带上丝头保护帽或拧上连接套筒进行保护,并按工程部位挂上标识牌,不得随意搬动,防止装卸钢筋时损坏丝头。

3.8 接头安装质量控制措施

在进行钢筋连接时,钢筋规格应与连接套筒规格一致,并保证丝头和连接套筒内螺纹干净、完好无损。安装时,首先把连接套筒的一端安装在基本钢筋的端头上,用扳手或管钳等工具将其拧紧到位,然后把导向对中钳夹紧连接套筒,将待接钢筋通过导向夹钳中孔对中并拧入连接套筒内拧紧到位,即可完成连接(成品图见图4)。连接钢筋时,必须确保被连接钢筋的端面与连接钢筋端面吻合,卸下工具后随即检验,不合格的立即纠正,合格的接头作上标记,与未拧紧的接头区分开来,以防有的钢筋接头漏拧,并认真做好现场记录工作。

3.9滚压直螺纹接头工艺评定

3.9.1钢筋连接工程开始前,应对不同钢筋生产厂的进场钢筋进行接头工艺检验,以检查接头技术提供单位的工艺参数是否与本工程的进场钢筋相适应,并可提高实际工程中抽样试件的合格率,此外,测定接头残余变形,是控制现场接头加工质量,克服钢筋接头型式检验结果与施工现场接头质量严重脱节的重要措施,不容忽视。工艺检验合格后,方可进行大批量下料加工。

3.9.2工艺检验要求:每种规格钢筋的接头试件不应少于3根;每根试件的抗拉强度和3根接头试件的残余变形的平均值均符合规程规定;接头试件在测量残余变形后可再进行抗拉强度试验;次工艺检验中,1根试件抗拉强度或3根试件的残余变形平均值不合格时,允许再抽3根进行复检,复检仍不合格时判为工艺检验不合格。施工过程中,更换钢筋生产厂家或连接技术供应商时,应补充进行工艺检验。

3.10 接头的检查验收

3.10.1检验批组批原则:在实际施工中,现场检验一般只进行外观质量检验和单向拉伸实验。接头的现场检验按验收批进行。同一施工条件下,采用同一批材料的同等级、同规格接头,以500个为一个验收批进行检验与验收。不足500个也作为一个验收批,每批随机抽取3根试件。(检验记录表格见附表3)

3.10.2进行单向拉伸试验时,对每一验收批接头,必须随机截取3个试件做单向拉伸实验,当3个试件单向拉伸试验结果均符合规范规定的强度要求时,该验收批评为合格。若有1个试件的强度不符合要求,应再取6个试件进行复验,复验中若仍有1个试件试验结果不符合要求,则该检验批评为不合格;

3.10.3在进行外观质量检测时,应注意观察两端钢筋丝头是否拧紧,要保证钢筋丝头端部顶紧,同时套筒两端拧入连接套的长度应相等,差值不大于1个螺距的距离。
