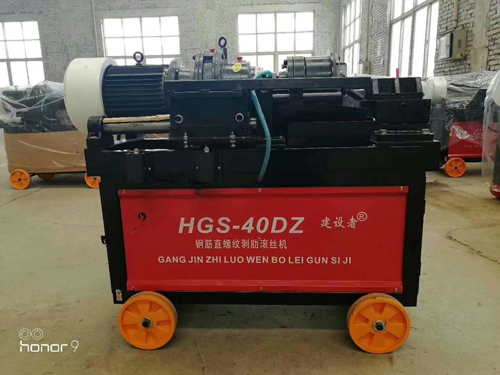

HGS-40型钢筋直螺纹滚丝机详细介绍
钢筋滚丝机主要用于建筑工程带肋钢滚轧直螺纹丝头,是实现钢筋连接的关键设备。可加工直径16-40mm的HRB335和HRB400级带肋钢筋。
二.特点HGS-40型钢筋直螺纹滚丝机,可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满,尺寸精度高,机械强度高。
既可加工正扣螺纹,也可加工反扣螺纹。本机操作简单、结构紧凑、工作可靠,具有独特的刀具自动开合机构。
可加工直径范围为16-40mm的HRB335和HRB400级钢筋。
三.结构HGS-40型钢筋直螺纹滚丝机,由机架、夹紧钳、导轨、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。
四.主要技术参数1.加工钢筋直径范围:φ16-φ40mm2.主电机功率:4.0 KW3.配用电源:三相380V 50Hz4.主轴转速:40-62r/min5.更大加工长度:80mm6.重量:560kg
五.使用方法
(一)加工前的准备
1.按要求接好电源线和接地线,接通电源。电源为三相380V50Hz的交流电源,为保证人身安全请使用带漏电保护功能的自动开关。
2.冷却液箱中,加足溶性冷却液(严禁加油性冷却液)。
(二)空车试转
1.接通电源。检查冷却水泵工作是否正常。
2.操作按钮,检查电器控制系统工作是否正常。
(三)加工前的调整
1.根据所加工钢筋的直径,调换与加工直径相适应的滚丝轮。
滚丝轮与加工钢筋直径的关系见表一:
滚丝轮外径 | φ78.2 | φ69.4 | φ59 |
加工钢筋直径 | 16--22 | 25--32 | 36--40 |
螺距 | 2.5 | 3.0 | 3.5 |
2.调换滚丝轮的同时,调换与滚丝轮螺距相适宜的垫圈,以保证螺距的正确性,螺距与垫圈厚度的关系见表二:
螺距 | 2.5 | 3.0 | 3.5 | ||||||
垫圈 | 5.17 | 6.00 | 6.83 | 5.00 | 6.00 | 7.00 | 4.83 | 6.00 | 7.17 |
厚度 | 6.85 | 6.00 | 5.17 | 7.00 | 6.00 | 5.00 | 7.17 | 6.00 | 4.83 |
3.滚丝轮与加工直径相适应后,将与钢筋相适应的对刀棒插入滚轧头中心,调整滚丝轮使之与对刀棒相接触,抽出对刀棒,拧紧螺钉,压紧齿圈,使之不得移动。4.对于固定定位盘的设备根据所加工钢筋直径,调换与加工直径相适应的定位盘(定位盘上打印有加工直径)。对于可调整定位盘的设备按定位盘刻度调整到相应的刻度,当剥肋刀磨损时还需要进行微调。5.根据所加工钢筋规格,调整剥肋行程档块的位置,保证剥肋长度达到要求值。剥肋长度与钢筋规格的关系见表三:
钢筋规格 | φ16 | φ18 | φ20 | φ22 | φ25 | φ28 | φ32 | φ36 | φ40 |
剥肋长度+20 | 26 | 29 | 31 | 34 | 36 | 39 | 46 | 51 | 54 |
6.根据所加工钢筋规格,调整行程开关压块的位置,保证滚轧螺纹有效长度达到要求值,螺纹有效长度与钢筋规格的关系见表四:
钢筋规格 | φ16 | φ18 | φ20 | φ22 | φ25 | φ28 | φ32 | φ36 | φ40 |
螺纹有效长度+20 | 26 | 29 | 31 | 34 | 36 | 39 | 46 | 51 | 54 |
