钢筋滚丝机的滚丝轮怎么安装

来源: 发布时间:2021-08-20 06:20:11 人气:23785

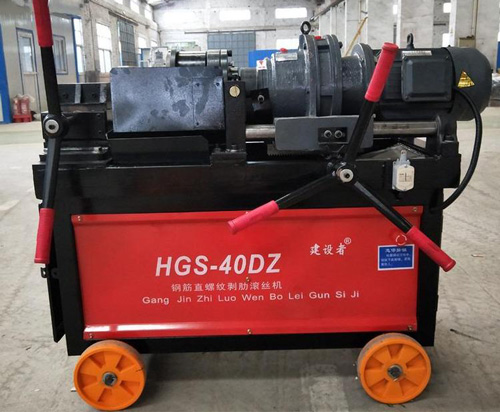

钢筋滚丝机愿选择标准套筒或变径型连接套筒。Ⅱ型连接(加长型接头)用于钢筋过于长而密集,不便转动的场合。钢筋滚丝机及偏心套的安装和偏心轴齿轮与齿圈位置滚丝头是设备的工作核心之一,它主要作用是对剥肋后的钢筋进行滚压螺纹,它主要由前轴盖、后轴盖、滚丝轮、偏心轴、偏心套、固定套、齿圈、小齿轮等组成。


钢筋滚丝机安装滚丝轮的操作方法

松开定位盘4条紧固螺钉,逆时针转动定位盘,剥肋刀组合到小,分别拧紧四处刀体紧定螺钉,使刀体与刀架不致分离。顺时针转动定位盘,此时定位盘松开,摘除限位套限位钉,卸下限位套附带定位盘。摘除前轴盖安装螺钉,取下前轴盖。取出滚丝轮选取与钢筋型号一致的滚丝轮进行安装。

钢筋滚丝机与所要加工的钢筋型号相适应后,松开蜗杆压紧螺母,与加工钢筋型号相对应的对刀棒细端插入滚轧头中心,转动调节蜗杆,使滚丝轮与对刀棒相接触抽出对刀棒,拧紧蜗杆压紧螺母即可。更换滚丝轮操作总汇(机床停在初始位置)机床停在初始位置,滚轧头停放在初始位置,此时剥肋组合入。

钢筋滚丝机将锁母和钢筋连接套筒预先拧入加长螺纹,再拧入另一根钢筋端头螺纹,用锁母锁定连接套筒。钢筋滚丝机可选用标准或扩口型连接套筒加锁母24Ⅳ型连接(正反丝扣型连接)用于钢筋完全不能转动而要求调节钢筋内力的的场合,如施工缝、后浇带等。连接套筒带正反丝扣,可在一个旋合方向中松开或拧紧二根钢筋,应先用带正反丝扣的钢筋连接套筒。

将需要加工的工件放于底刀上面,观察工件中心是否与滚丝轮中心一致。钢筋连接套筒预先全部拧入一根钢筋的加长螺纹上,再反拧人被接钢筋的端螺纹,钢筋滚丝机转动钢筋半至一圈即可锁定连接件,可选用标准型连接套筒。Ⅲ型连接(加锁母型接头)用于钢筋完全不能转动,如弯折钢筋以及桥梁,灌注桩等钢筋笼的相互对接。


全自动钢筋滚丝机滚丝轮的安装方法

滚丝轮及偏心套的安装和偏心轴齿轮与齿圈位置滚丝头是设备的工作核心之一,它主要作用是对剥肋后的钢筋进行滚压螺纹,它主要由前轴盖、后轴盖、滚丝轮、偏心轴、偏心套、固定套、齿圈、小齿轮等组成。

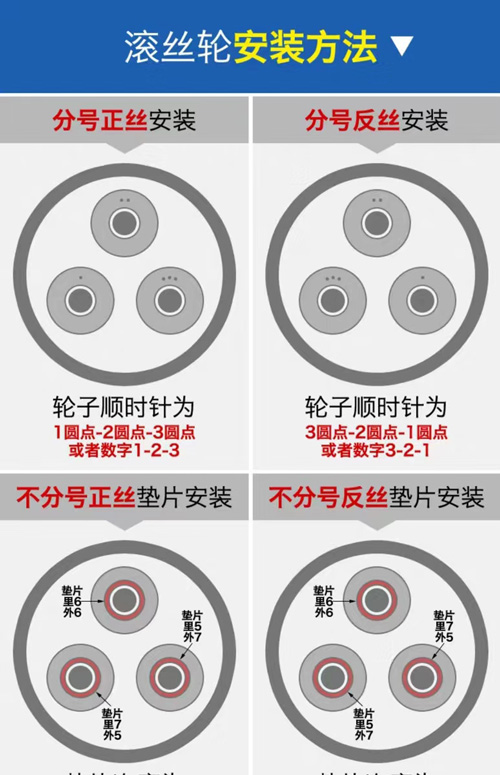

(1)正丝安装

取下前轴盖紧固螺钉,卸下前轴盖(观看偏心套标记孔是否在内侧,如不对,摘下后轴盖偏心套定位螺钉,转动偏心套,使偏心套标记孔均在圆周内侧,上好偏心套螺钉,前轴盖偏心套直接转动)。面向滚丝头,以任一偏心轴为起始轴,按顺时针依次安装滚丝轮1、2、3(轮标记在外侧),再装好前轴盖即可。

(2)反丝安装

取下前轴盖紧固螺钉,卸下前轴盖,摘下并转动偏心套,摘下后轴盖偏心套定位螺钉,转动偏心套,使标记孔均在圆周外侧,上好偏心轴套螺钉,面向滚丝头,以任一轴为起始轴,按逆时针依次安装滚丝轮1、2、3号(轮标记在外侧),再装好前轴盖即可。

(3)齿轮圈与小齿轮调节蜗杆安装位置及顺序:小齿轮的安装位置决定偏心轴的偏转方向,即滚丝轮中心线到滚丝头中心线的距离,因此,小齿轮安装的相对位置不能装错,如图,装配时应注意:小齿轮与齿圈按下图对正。注意三个小齿轮键位置。

滚丝轮与所要加工的钢筋型号相适应后,松开蜗杆压紧螺母,与加工钢筋型号相对应的对刀棒细端插入滚轧头中心,转动调节蜗杆,使滚丝轮与对刀棒相接触抽出对刀棒,拧紧蜗杆压紧螺母即可。

更换滚丝轮操作总汇(机床停在初始位置)(1)机床停在初始位置,滚轧头停放在初始位置,此时剥肋组合入。(2)松开定位盘4条紧固螺钉,逆时针转动定位盘,剥肋刀组合到最小,分别拧紧四处刀体紧定螺钉,使刀体与刀架不致分离。(3)顺时针转动定位盘,此时定位盘松开,摘除限位套限位钉,卸下限位套附带定位盘。(4)摘除前轴盖安装螺钉,取下前轴盖。(5)取出滚丝轮(6)选取与钢筋型号一致的滚丝轮按(三)2进行安装。(7)按(5)—(2)的反顺序恢复安装。
