— 产品列表 —
PRODUCT CENTER电话:0318-6662348
传真:0318-6662348
手机:18632802355
地址:河北省衡水市工业园区
来源: 发布时间:2021-03-26 04:26:54 人气:42956
钢筋丝头长度为套筒长度的1/2,公差为2P (P为螺距);钢筋丝头在套管中央位置相互顶紧,拧紧扭矩要符合规范要求。标准型接头安装后的外露螺纹不宜超过2P;25mm 最小扭矩230N.m。
套丝是利用一定的扭矩,用板牙在圆杆上加工出外螺纹。主要加工工具是板牙和铰杠。

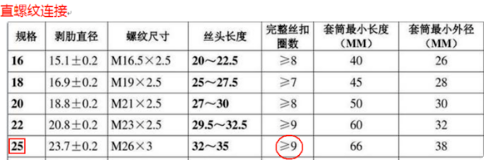

国标的套筒长度定的,下图是螺纹对应表:
规格
1、螺纹钢的规格要求应在进出口贸易合同中列明。一般应包括标准的牌号(种类代号 )、钢筋的公称直径、公称重量(质量)、规定长度及上述指标的允差值等各项。我国标准推荐公称直径为6、8、10、12、16、20、25、32、40、50mm的螺纹钢系列。
2、供货长度分定尺和倍尺二种。我国出口螺纹钢定尺选择范围为6~12m,日本产螺纹钢定尺选择范围为3.5~10m;国产内销螺纹钢若合同中无注明要求时,通常定尺为9m、12m两个长度。
外观质量
1、表面质量。有关标准中对螺纹钢的表面质量作了规定,要求端头应切得平直,表面不得有裂缝、结疤和折叠,不得存在使用上有害的缺陷等。
2、外形尺寸偏差允许值。螺纹钢的弯曲度及钢筋几何形状的要求在有关标准中作了规定。
标准号
1、GB1499.2-2007(钢筋混凝土用钢 第2部分:热轧带肋钢筋)。
2、GB1499.2-2007/XG1-2009《钢筋混凝土用钢 第2部分:热轧带肋钢筋》标准第1号修改单;GB/T 2101—2008(型钢验收 、包装、标志及质量证明书的一般规定)。
3、GB1499.1~GB1499.3(混凝土用钢筋);JIS G3112—87(98)(钢筋混凝土用棒钢);JISG3191—66(94)(热轧棒钢和卷棒钢的形状、尺寸、重量及其容许差);BS4449—97(混凝土结构用热轧钢筋)。
成分检验
1、检验方法:对上述化学成分进行检验分析时常用的标准检验方法如下: GB/T223、JISG1211?1215、BS1837、BS手册19等。
2、成分指标:考核螺纹钢成分含量的指标主要有:C、Mn、P、S、Si等项,牌号不 同,含量
3、各有差别,其大致范围为:C(0.10~0.40%)、Mn<1.80%、P<0.050 %、S<0.050%、Si(0.60~1.00%).
表面质量
1、钢筋表面不得允许有裂纹、结疤和折叠。
2、钢筋的表面允许有凸块,但不得超过横肋的高度,钢筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差。
尺寸外形
公称直径范围及推荐直径
1、2钢筋的公称直径范围为6~50mm,标准推荐的钢筋公称直径为6、8、10、12、14、16、20、25、32、40、50mm。
2、带肋钢筋的表面形状及尺寸允许偏差。
带肋钢筋横肋设计原则应符合下列规定:
1、横肋与钢筋轴线的夹角β不应小于45度,当该夹角不大于70度时,钢筋相对两面上横肋的方向应相反。
2、横肋公称间距l不得大于钢筋公称直径的0.7倍。
3、横肋侧面与钢筋表面的夹角α不得小于45度。
4、钢筋相邻两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%。
5、当钢筋公称直径不大于12mm时,相对肋面积不应小于0.055;公称直径为14mm和16mm时,相对肋面积不应小于0.060;公称直径大于16mm时,相对肋面积不应小于0.065。
本文由专业的钢筋套筒厂家"卡普乐机械"发布,如若转载请注明出处
上一篇:钢筋滚丝机安全操作规程
下一篇:22钢筋套筒一袋多少个?
相关产品
相关文章
